产品详情

GL840多通道数据记录仪

厂家:GRAPHTEC
型号:GL840

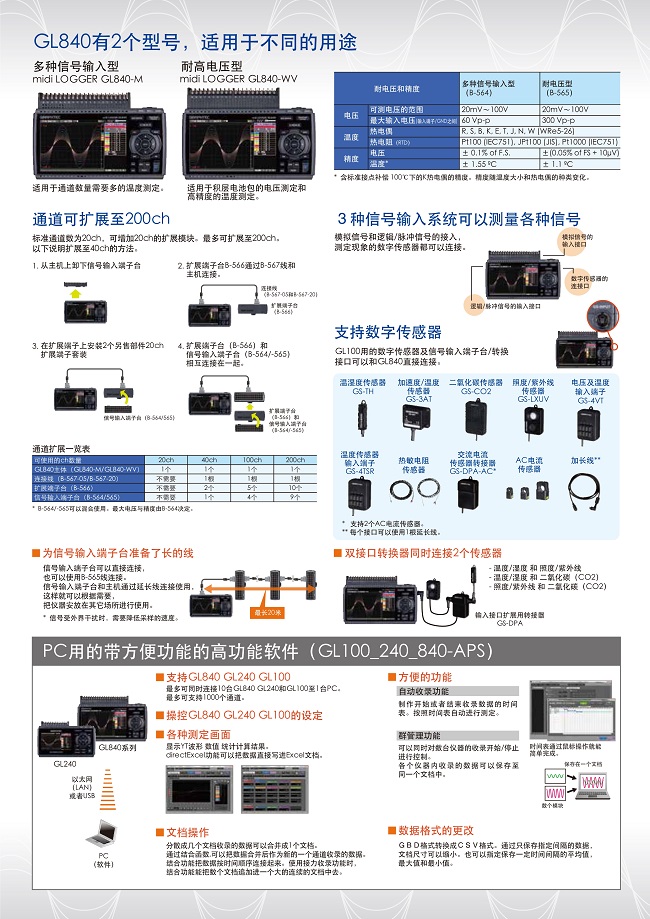

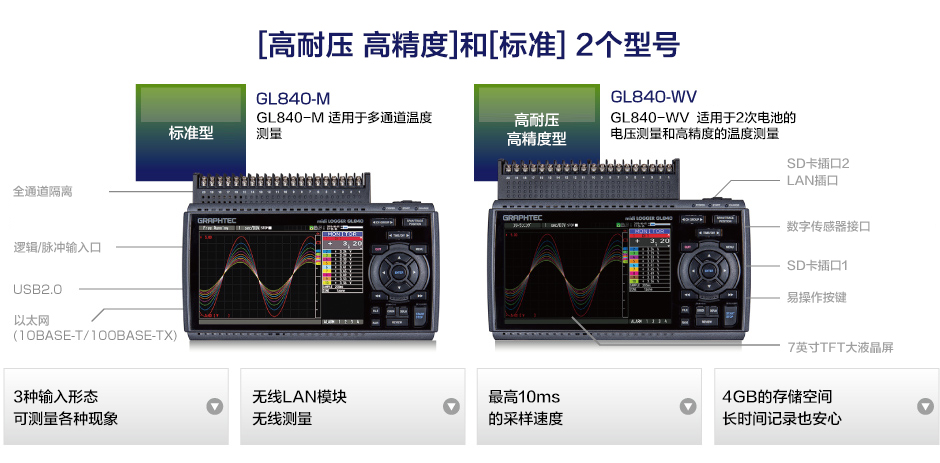

[高耐压·高精度]和[标准]的2个产品型号


最适合多通道温度测量的[标准型 GL840-M]外、增加了适合充电电池的电压测量和高精度温度测量的[高耐压·高精度型 GL840-WV]。

支持3种输入形态


配备了[模拟信号输入(全通道隔离多功能)][逻辑/脉冲输入][数字式传感器输入口]的3种输入口、可测量各种各样的现象。

无线LAN模块实现无线测量

连接上路由器后、本地、互联网都可以简单实现无线测量。也可进行远程监控。

GL100活用作子机

使用无线LAN模块、最多5台PetitLOGGER GL100、可以作为子机连接。

最高支持10ms间隔采样

减少使用通道数、可以提高采样速度至10ms。

4GB存储器可安心进行长时间的测量

标配4GB的闪存。数据以GBD 格式或、CSV格式保存。

便利的功能

警报输出功能和导航功能、适用3种电源、互联网功能等、GL840带有各种便利的功能可供使用。



3种输入形态 可测量各种各样的现象

输入1 : 最大扩展至200ch 模拟信号输入口(通道间绝缘多功能输入)

为输入模拟信号、准备了标准输入端子台 (B-564)和高耐压高精度端子台 (B-565)、供不同测量用途选择使用。两端子台采用了全通道隔离输入方式、可测量各种各样的现象。标准通道数为20ch、最大可扩展至200ch、使用接续线缆·扩展基座·端子台可延长本体-端子间距至20m。

项目 标准型
端子台:B-564
高耐压·高精度型
端子台:B-565
电压 量程 20mV~100V、1-5V F.S. 20mV~100V、1-5 V/F.S.
最大输入电压
(输入端子/GND间)
60V 300Vp-p
测量精度 ±0.1% of F.S. ±(0.05% of F.S. +10μV)
温度 热电偶 R,S,B,K,E,T,J,N,W (WRe5-26)
热电阻 Pt100,JPt100,Pt1000
测定精度 例)K型热电偶时 (TS:温度)
-200<=TS<=-100 ±(0.05% of rdg +2.0℃)
-100<TS<=1370 ±(0.05% of rdg +1.0℃)
基准接点补偿确度 ±0.5℃
K型热电偶测量
-100℃ 时
  测量精度 ±2.55℃
测量100℃时
  测量精度 ±1.55℃
例)K型热电偶时 (TS:温度)
-200<=TS<=-100  ±1.5℃
-100<TS<=1370 ±0.8℃
基准接点补偿确度  ±0.3℃
K型热电偶测量
-100℃时
  测量精度 ±1.8℃
测量100℃时
  测量精度 ±1.1℃
湿度 0~100% (需要选件B-530)

模拟信号输入口的接口数的扩展

端子台的通道数可以从标准的20ch扩展至200ch(一次加20ch)。
■GL840-M的扩展范例

通道扩展例 20ch 40ch 100ch 200ch
GL840本体 1 1 1 1
扩展端子台连接用线缆 - 1 1 1
扩展端子台基座 - 2 5 10
20ch扩展端子台
(标准型/高耐压高精度型)
- 1 4 9


GL840用扩展端子台连接线缆(50cm、2m 2种)可以把本体-端子台、端子-端子间分开。
※noise影响时、请减速采样速度。

输入2:数字式传感器连接口

GL100的7种传感器和转接器都可以连接。更延伸了测量的范围。

输入3:逻辑/脉冲 输入口

逻辑或者脉冲信号 4通道可供输入。测量脉冲信号时、累计·瞬时·转速的测量可每个通道进行选择。

最高10ms的采样速度

减少通道数可以最高10ms的速度记录数据。

采样速度 10ms 20ms 50ms 100ms 200ms 500ms 1s 2s
可使用ch数 1 2 5 10 20 50 100 200
测定对象 电压
温度 - - -

4GB存储空间 可安心进行长时间的数据记录

标配4GB闪存。记录数据可保存为GBD(graphtec binary data)格式、CSV格式。
记录时间例 (模拟信号20ch、2GB记录时)

采样速度 10ms 50ms 100ms 200ms 500ms 1s 10s
GBD格式 31日 77 95日 108日 207日 365日以上 365日以上
CSV格式 3日 11日 16日 21日 54日 109日 365日以上

 记录时间为估算值。采样速度受使用ch数限制。10ms:1ch、50ms:5ch、100ms:10ch

重复记录功能

超过设定的记录数时、自动删除旧数据仅保存最新的数据。可设定数:1000点~2,000,000点。

接力记录功能

GL840记录数据一次最大为2GB。使用本功能可以2GB为单位、不丢失数据情况下连续记录。

数据记录中交换SD卡的功能

数据记录过程中 可以交换SD卡的功能。



便利的功能

警报输出功能

异常信号发生时、可以输出报警信号。每个通道可以进行条件设定各。标配了4个输出口。



USB驱动模式

用USB线连接GL840和PC、以USB驱动模式启动的话、GL840被PC识别为一个驱动、GL840内的数据文件可以拖移至PC内。



导航功能

对初次使用者介绍记录设定和触发设定、简单的无线LAN连接。

7英寸TFT液晶画面显示

液晶屏变大、改善了可视性与操作性。





适用3种电源

GL840的电源支持AC电源、DC驱动、电池驱动。

丰富的连网功能

利用网络可以有各种连接方法来传递数据。
WEB浏览器功能 / FTP服务器功能。
FTP用户端功能 / NTP用户端功能。
